Fırın Çatısı

Fırın çatısı, yarı kapalı veya kapalı olabilen fırın tipini yansıtabilen tozaltı ark ocağının çatısını ifade eder.

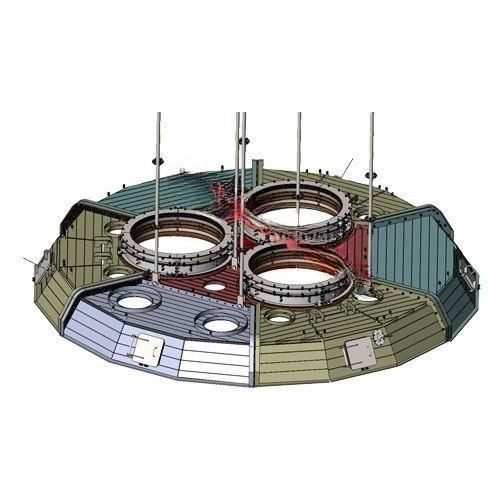

Tozaltı ark fırını, bombeli bir ocağa, dikey yan duvarlara ve bir orta kısım, nispeten düzlemsel bir dış kısım ve fırının beklenen yüzeyinin üstünde ve çevresinde bir boşluk tanımlamak üzere yan duvara dayanan silindirik bir etekten oluşan nispeten düz bir çatıya sahiptir. CO içeren atık gazların, CO'yu en aza indirmek ve fırın şarjına ısı transferini desteklemek için oksitlenebildiği şarj.Çatının orta kısmı, elektrotları almak için deliklere sahip olan refrakterdir ve dış kısım, halkanın bölümlerini tanımlayan su soğutmalı borulardan oluşur.Yan duvarların üst ucu da su soğutmalı panellerden oluşuyor.

Çatı birkaç bloğa bölünmüştür, böylece varsa yerel hasar, hasar gören bloğun yeni bir yedek blokla değiştirilmesiyle, fırın çatısının tamamı sökülmeden kolayca onarılabilir.

Su soğutmalı çatı, dairesel kesitli bir çatı halkası içerir ve halka, metal plakalardan kaynaklanmış kutu şeklindeki bir yapıyı destekler.Yapı, içi boş disk biçimindeki merkezi bölüm ve içi boş halka biçimindeki çevresel bölüm olmak üzere iki bölümden oluşur.Merkezi ve çevresel kısımlar arasındaki bağlantı, elektrik yalıtımlı malzemeden conta ile doldurulmuştur.Çatı fırının yan tarafından refrakter malzeme ile kaplanmıştır.
