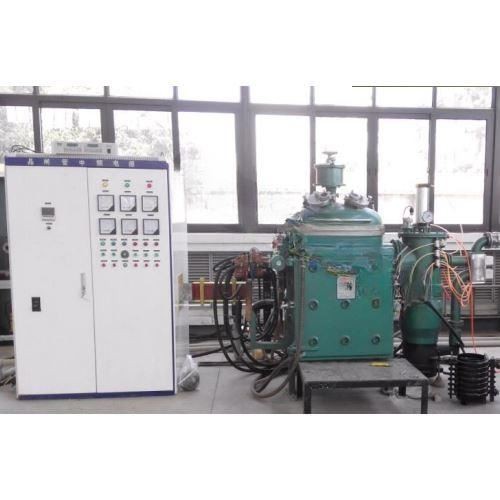

کوره القایی الکتروترم
کوره القایی الکتروترم
توضیحات محصول
کوره القایی الکتروترم یا کوره القایی، یک کوره صنعتی است که فلزات را با القای الکترومغناطیسی ذوب می کند.
از سه نوع منبع تغذیه AC استفاده می کند: فرکانس برق (50 هرتز یا 60 هرتز)، فرکانس متوسط (60-10000 هرتز) و فرکانس بالا (بالاتر از 10000 هرتز).
همچنین می توان آن را به کوره القایی و تجهیزات گرمایش القایی تقسیم کرد.اولی برای ذوب یا حفظ حرارت مواد استفاده می شود و دومی برای گرم کردن مواد، از جمله گرمایش یکنواخت مواد به طور کلی، گرمایش سطح یا گرمایش موضعی استفاده می شود.
توضیحات محصول کوره القایی الکتروترم:
کوره القایی از اجزای متعددی از جمله مبدل فرکانس، بدنه کوره و سیستم کنترل کوره تشکیل شده است.منبع تغذیه سه فاز SCR جریان متناوب از طریق تغییر فرکانس مدار یکسو کننده به DC، از طریق خروجی مدار اینورتر به یک AC تک فاز و تامین فرکانس کوره القایی فرکانس متوسط فرکانس بدون هسته، و سپس استفاده از اصل القایی الکترومغناطیسی برای قرار دادن قطعه کار به میدان مغناطیسی متناوب برای تولید گردابی که سپس با نیاز در ذوب، خاموش کردن و غیره مطابقت دارد.
پارامترهای فنی:
| نام | مدل | ظرفیت نامی (t) | توان نامی (کیلووات) | فرکانس نامی (هرتز) | رتبه بندی شده(℃) | سرعت ذوب (t/h) |
| کوره برای ذوب آهن و فولاد | GW-0.15-1/100 | 0.15 | 100 | 1000 | 1600 | 0.12 |
| GW-0.25-1/160 | 0.25 | 160 | 1000 | 1600 | 0.25 | |
| GW-0.5-1/250 | 0.5 | 250 | 1000 | 1600 | 0.4 | |
| GW-1-(0.5-1)/500 | 1 | 500 | 500-1000 | 1600 | 0.85 | |
| GW-1.5-(0.5-1)/750 | 1.5 | 750 | 500-1000 | 1600 | 1.25 | |
| GW-2.0-0.5/1000 | 2.0 | 1000 | 500 | 1600 | 1.8 | |
| GW-3.0-0.5/1500 | 3.0 | 1500 | 500 | 1600 | 2.5 | |
| GW-5.0-0.5/2000-2500 | 5.0 | 2500-3000 | 500 | 1600 | 4.2/5.0 | |
| GW-8.0-(0.4-0.5) /4000-5000 | 8.0 | 4000-5000 | 400-500 | 1600 | 6.8-8.5 | |
| GW-10-(0.2-0.5)/ 5000-6000 | 10 | 5000-6000 | 200-500 | 1600 | 8.5-10 | |
| GW-15-(0.2-0.3)/8000 | 15 | 8000 | 200-300 | 1600 | 13.5 | |
| کوره برای ذوب آلومینیوم | GWL-0.3-1/160 | 0.3 | 160 | 1000 | 750 | 0.25 |
| GWL-0.5-1/300 | 0.5 | 300 | 1000 | 750 | 0.60 | |
| GWL-0.8-1/400 | 0.8 | 400 | 1000 | 750 | 0.75 | |
| GWL-1-0.5/500 | 1.0 | 500 | 500 | 750 | 0.95 | |
| GWL-1.5-0.5/800 | 1.5 | 800 | 500 | 750 | 1.40 | |
| کوره برای ذوب مس | GWT-0.5-1/250 | 0.5 | 250 | 1000 | 1250 | 0.65 |
| GWT-1-1/500 | 1.0 | 500 | 500 | 1250 | 1.20 | |
| GWT-1.5-1/800 | 1.5 | 800 | 500 | 1250 | 1.8 | |
| GWT-3.0-0.5/1200 | 3.0 | 1200 | 500 | 1250 | 3.10 | |
| کوره نگهدارنده با ظرفیت از 3T تا 15T | GWB-3.0-1/350 | 3.0 | 350 | 1000 | 1450 | 7 (تا 100 ℃) |
| GWB-5.0-0.5/500 | 5.0 | 500 | 500 | 1450 | 10 (تا 100 ℃) | |
| GWB-10-0.5/800 | 10 | 800 | 500 | 1450 | 18 (تا 100 ℃) | |
| GWB-15-0.5/1000 | 15 | 1000 | 200 | 1450 | 22 (تا 100 ℃) |
طراحی قطعات
ردیف لوله مسی
سیستم دوار کوره
مونتاژ کوره
پوسته کوره
ترمز نگهدارنده
مشعل قوس متحرک
حلقه فشار
سیستم شبکه کوتاه
هود دود
